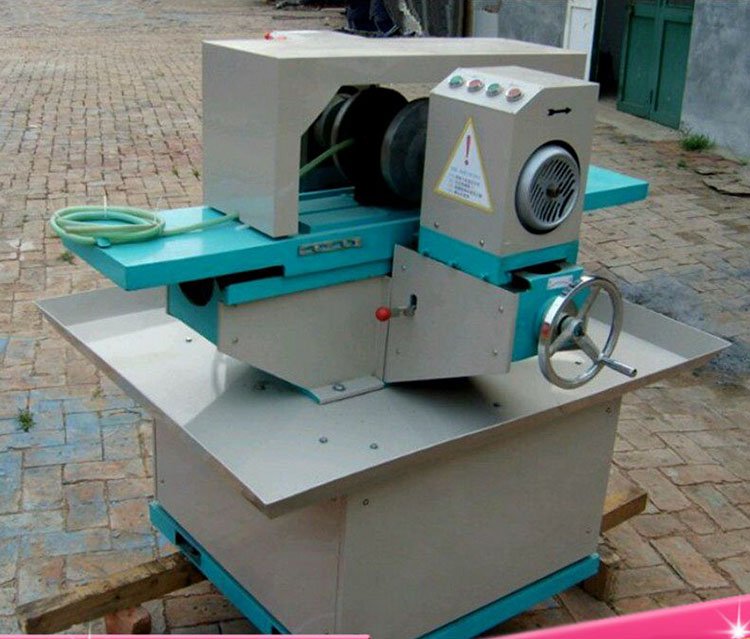

双端面磨平机

简要描述:双端面磨平机

  • 产品型号:SCM-200
  • 厂商性质:经销商
  • 更新时间:2021-08-20
  • 访  问  量: 44

详细介绍

品牌其他品牌应用领域化工,建材,电子,综合

双端面磨平机  [SHM-200型双端面磨平机主要技术参数]
产品型号:SCM-200
一、双端面磨平机用途
    双端面磨平机是各类矿石、混凝土等非金属固体进行力学测试的标准样本制作的主要设备。广泛用于大专院校水利水电、地质矿产、交通、建筑等部门。
二、双端面磨平机特点
    双端面磨平机与本厂生产的取芯机、切割机配套工作,即可为您加工出您所需要的高精密的立方体或圆柱体测试样本。该机由机座、磨削动力头、变速传动系统、电控装置等部分组成。整机操作方便,自动进给性能稳定。
三、双端面磨平机主要技术指标
1、工作台电机功率:0.55KW; 转速1500rpm
2、双端面磨平机磨削动力:1.1KW×2台;转速2750 rpm
3、磨轮直径:Φ200mm
4、可磨样本规格:(正常出厂配置磨50~100mm的夹具)
(1)方块50×50×50~150×150×150mm
(2)圆柱Φ50~Φ150mm
5、试件精度可达:
(1)平行度:50mm范围不超过+0.10 mm,
(2)光洁度:按机械加工粗糙度标准Ra3.2。
6、双端面磨平机自动磨削进给量:0.04~0.17.
7、冷却装置:自来水冷却。
四、双端面磨平机工作原理
A机械部分:
1、双端面磨平机工作台的往复由电机带动变速箱,输出慢速带动丝杆工作,作逆旋转,丝杆螺母固定在工作台下面,从而带动工作台作往复移动。
2、双端面磨平机磨头是专业金刚石磨轮,直接安装在两台专用电机上,分别由两个横向工作台带动前进或后退,既可以自动,又可以手动。自动时将手柄向前推。手动时,将手柄向后拉即可。丝杠每一转为3MM。
3、双端面磨平机工作台的标本夹具和两磨轮在本设备出厂前,经过精心调试,确保磨出的标本的垂直度与平行度。每次磨削两个平行面,六个面的立方体标本,只需要经过三次磨削成即可,每次要定位准确,这样磨出的试样才能达到要求。
B电器部分:
双端面磨平机控制的按钮分别安装在两个动力头上面,操作方便。因采用水冷却,水花飞溅,故本机电器采用36V的安全电压。由于电源电压、运行电机电压380V,所以本机必须进行可靠的接地,否则会产生安全事故。故电源不能接反,否则会损坏双端面磨平机
五、双端面磨平机安装调试
(1)本机最好安装在浇铸的地基上,地面必须平整坚固,固定好机械螺栓,避免本机工作时振动。
(2)双端面磨平机安装完毕后,应清洗机床各部分防锈料,擦干净后再在各润滑表面及导轨上加注机械润滑油。然后用手转动手轮、磨盘,检查转动是否正常。
(3)接通自来水。
(4)检查电路有无控制元件、熔断器、接头是否松动、掉线等。
(5)双端面磨平机必须有可靠的接地,经过检查无误后方可接通电源。
(6)打开电源按钮,按下磨头按钮,并立即按停止按钮,看磨头的转动方向是否按箭头方向旋转,绝不允许反方向旋转。
(7)再按工作台按钮,工作台往复运动。
(8)推动磨削动力头侧面的手动、自动把手,是否灵活。否则要在滑动部分加注润滑油。再推动几下。工作台两侧在贩撞击块,是用来调节磨轮自动进给量,根据试样的硬件程度调节进给量,调节最大范围不允许超过二格,出厂时,磨头自动进给量为每次一格。
(9)打开工作台夹具上的水开关,应有冷却水喷出,流量应充足。
六、双端面磨平机使用方法
A双端面磨平机操作步骤
(1)夹持好样块,注意两边对称,紧贴夹具。
(2)将两磨头退出,使工作台运动时试样撞不着磨轮为止。
(3)装上防护罩,开启水源开关。
(4)双端面磨平机启动总电源开关。
(5)启动磨头按钮使磨头按箭头方向转动,绝不允许反转。
(6)按工作台按钮。
(7)手动进给磨头,使之磨削,需自动时将手柄推至自动位置即可,两磨头分别进行磨削。B磨好将手柄拉至手动位置,再往复磨几次。确保标本光洁度。
(8)磨好后退出磨头。
七、双端面磨平机注意事项
(1)每次装夹标本应将夹具及样本表面冲洗干净,否则残留物质会使标本磨削精度下降,每次定位要准确。
(2)自动磨削的任何时候都不能随意手动进给,否则会损坏磨轮和设备,只有手动时才能手动进给。
(3)双端面磨平机自动磨削结束后,先停工作台,后停磨头。
(4)磨削过程中应注意冷却液流量是否充足,过少会加快金刚石磨轮的损坏。
(5)金刚石磨轮切勿敲击,否则会影响使用寿命。新的磨轮在使用前必须选用普通刚玉砂轮开口,磨削才会锋利。
(6)磨削过程中如有异常响声,应立即停机检查。
(7)每次工作时,都将往复工作台和磨头工作导轨部分及其润滑部分加润滑油。
(8)双端面磨平机第一次工作时要把减速箱加足机油,由于磨轮是高速旋转,工作台往复运动,所以工作时必须注意安全。
(9)金刚石磨轮是易损件,注意不要碰撞,损坏或磨损后及时更换。
(10)装卸磨轮时要注意螺母旋向。装好后一定要旋紧螺母,以防发生事故。
(12)双端面磨平机每次开机 一定要检查磨轮是否碰撞到工件或夹具以及其它部分,要仔细检查无误后方可启动机器。
(13)工作台在两端换向时,如有轻微抖动属正常现象,请放心使用。
(14)双端面磨平机每隔一段时间要校正夹具及磨轮的平行度、垂直度。
(15)发现样本的精密度下降要及时校正夹具及磨轮的平行度和垂直度。
(16)不可缺相运行电机,否则电机会损坏。
八、双端面磨平机维护和保养
(1)双端面磨平机试验结束后,应清洗工作台上残留岩渣。并擦净水渍,磨头进给工作台要擦干净,并加注机油。往复工作台下导轨在两端加润滑油,使用一定时间后,丝杠与螺母之间,以及离合器总成都要加上润滑油,以防生锈。
(2)磨头工作导轨要经常检查,以防松动。
(3)经常检查双端面磨平机磨轮,以防松动。
(4)经常检查磨轮、夹具的平行度和垂直度,发现问题及时校正。
(5)磨轮属于易耗品,磨损后要及时更换。
